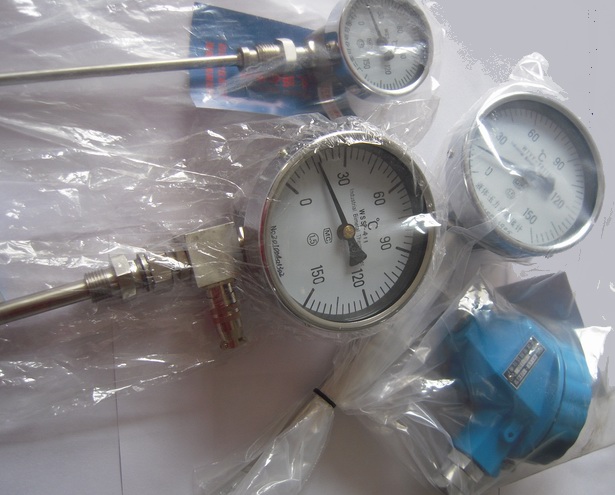

WTYY系列液体压力式远传温度计
★ 适用范围
WTYY系列液体压力式温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。广泛用于机械、化工、轻纺、制药、食品、船舶等生产过程中的测量和控制。
★功能特点
★功能特点
l现场显示温度，反应灵敏、指示清晰、刻度线性、多视向、直观方便。
l安全可靠，使用寿命长。
l创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。
★规格与参数
测量范围：-60～500℃
精确度等级：1.5级，基本误差：上限为量程的1.5％
温度计指示部分：（按温度计标度盘的外径表示）分ø60、 ø100、 ø150mm
尾管长度：100～2000mm
尾管直径：分别为ø6 、ø10、（尾管长度100～1250 mm时）ø12（尾管长度在1250～2000mm时）
安装部分螺纹：M16×1.5；M27×2；G1/2；G3/4。尾管及固定螺栓节头等材质均为 1Cr18Ni9Ti
精确度等级：1.5级，基本误差：上限为量程的1.5％
温度计指示部分：（按温度计标度盘的外径表示）分ø60、 ø100、 ø150mm
尾管长度：100～2000mm
尾管直径：分别为ø6 、ø10、（尾管长度100～1250 mm时）ø12（尾管长度在1250～2000mm时）
安装部分螺纹：M16×1.5；M27×2；G1/2；G3/4。尾管及固定螺栓节头等材质均为 1Cr18Ni9Ti
环境温度:-10～+55℃ 相对湿度:5～95％
时间常数:9秒(包聚四氟乙烯时为34秒) 热电阻分度号:Pt100或Cu50
热电阻允差:ZBY 301-85 B级 热电阻热响应时间:τ0.5=35秒(包聚四氟乙烯时为45秒)
时间常数:9秒(包聚四氟乙烯时为34秒) 热电阻分度号:Pt100或Cu50
热电阻允差:ZBY 301-85 B级 热电阻热响应时间:τ0.5=35秒(包聚四氟乙烯时为45秒)
★选型说明
1 测温元件参考长度l:50、75、100、150、200、250、300、400、500、800毫米等，选取测温元件长度l时必需保证1条规定的最小置入深度，硬尾长一般不大于2500毫米。
2 测温元件直径一般为8和10毫米，最小为6毫米，最大为12毫米，材料为1Cr18Ni9Ti
3 尾长标注按：直径(毫米)×硬尾长l(毫米)×软尾长L(米)表示，软尾毛细管有三种保护方式，即编织管、刹车管和不锈钢软管，需在订货时注明。
4 远传、防爆型温度计(即直接使用铂电阻信号的)，测温元件实际置入深度在（0.75～1）lmin之间时，铂电阻误差为1.5级，实际置入深度大于等于lmin时，铂电阻误差为ZB 301-85规定的B级。
5 测温元件外包聚四氟乙烯套管(即防腐型)，则不宜采用卡套螺纹，被测介质温度不应大于250℃。
6 采用卡套螺纹时，便于调节测温元件置入深度，若被测介质压力大于2.5ＭPa时，不宜采用卡套螺纹。
7 若被测介质为高压(如大于6.4MPa)或介质对测温元件有冲击疲劳等载荷，会造成测温元件断裂，或更换温度计需停车，则在测温处应装保护套管。带保护套管的温度计在尾长标注或附加说明中加注“带套管”字样。
8 远传、电接点等仪表的出线装置有航空插头和接线盒两种，防爆温度计的出线方式有直接引出和钢管布线两种，钢管布线需在附加说明中注明且必须注明螺纹尺寸。
9 远传、防爆、温度变送器等仪表，我厂可代为选购配套二次仪表，亦可为用户承担仪表控制台的设计、加工、调试等工作。
★ WTYY系列液体压力式温度计选型表
|
型 谱
|
说 明
|
||||||||
|
WTYY
|
|
液体压力式温度计
|
|||||||
|
|
1
|
|
小型指示
|
||||||
|
指示方式
|
|
0
|
|
单指示
|
|||||
|
2
|
|
最高指示
|
|||||||
|
表面直径
|
|
1
|
|
Φ60
|
|||||
|
3
|
|
Φ100
|
|||||||
|
5
|
|
Φ150
|
|||||||
|
表面示向
|
|
0
|
|
轴向型
|
|||||
|
1
|
|
径向型
|
|||||||
|
2
|
|
嵌装型
|
|||||||
|
3
|
|
挂装型
|
|||||||
|
5
|
|
万向型
|
|||||||
|
功能组合
|
|
Z
|
|
防震型
|
|||||
|
F
|
|
防腐型
|
|||||||
|
X
|
|
电接点型
|
|||||||
|
B
|
|
本安型
|
|||||||
|
d
|
|
隔爆型
|
|||||||
|
套管直径
|
|
Ф
|
|
Ф6/Ф8/Ф10/Ф12
|
|||||
|
插入深度
|
|
L
|
|
用户自定义
|
|||||
|
安装螺纹
|
|
1
|
M16×1
|
||||||
|
2
|
M16×1.5
|
||||||||
|
3
|
M27×2（外）
|
||||||||
|
4
|
M27×2（内）
|
||||||||
|
5
|
G1/2
|
||||||||
|
6
|
G3/4（外）
|
||||||||
|
7
|
G3/4（内）
|
||||||||
|
8
|
M18×1.5
|
||||||||
例如：WTYY-1031-X2-F 0～100℃ Φ12*300*150 HW M27*2 带护套管 刹车管 Pt100左接线盒表示：该温度计为液体压力式带电接点双上限报警热电阻远传温度计，且带防腐套管，其具体尺寸为：防腐套管直径12mm，总长300mm，插入深度150mm。铂热电阻Pt100，安装螺纹为活动外螺纹M27×2。
