TYE-1000/2000系列单相可控硅功率调整器标准型

一、产品概述

TYE1000/2000 系列标准型单相晶闸管功率调整器适用于各种阻性负载和感性负载,主要 用于各种电加热装置的加热功率调整,既可以手动调整,又可以和电动调节仪表、智能调节 仪表、PLC 及计算机控制系统配合。
该系列功率调整器具有以下功能特点:
  高速 14 位 AD 转换,适用于各种标准信号或用户自定义输入信号。 各路模拟和数字量的输入和输出功能可灵活配置。第二路模拟量输入支持外部限幅功能。
  继电器报警模式可配置。
  移相调压,定周期调功和变周期调功(周波过零通断控制)功能可设定。定周期过零输出由关断变为导通态具有平滑处理。
  移相调压时,通过单相电采集板可实现“电压反馈”、“电流反馈”或“功率反馈”,以适应用户不同的需求。电量精确到 0.1 度,**** 429496729.5 度。
  手动/自动无扰切换,软起动和软关断时间可设置。标定参数具有备份和恢复功能。可适配 LED 显示板。
  通信采用标准的 Modbus  RTU 协议,支持多种通信波特率,最高 38.4Kbps。触发脉冲可达 6V/500mA,可触发 0~3000A 可控硅。
二、性能指标

精度等级:0.5%FS±1(字) 采样周期:80ms
  电流输入阻抗:250Ω 电压输入阻抗:10kΩ
  报警继电器容量:5A/250VAC 或 5A/30VDC 额定电压:TYE1000:AC220V TYE2000:AC380V 额定频率:50Hz±1Hz
  额定电流:25A、55A、90A、110A、135A、160A
  可控硅控制输出:移相控制、定周期过零控制、变周期过零控制,适用于阻性负载和感性负 载。
  移相范围:0~输入电压的 98% 过零范围:通断比 0~100%
  移相分辨率:0.1%;
  过零分辨率:1%。
  反馈方式:无反馈、电压反馈、电流反馈、功率反馈(移相控制时可配置)
  输出精度:
   无反馈:额定电压的±10%
   电压反馈:优于或等于±6%(电网电压波动±10%) 电流反馈:优于或等于±6%(电网电压波动±10%) 功率反馈:优于或等于±6%(电网电压波动±10%) 扩展口:可外接 LED 显示板。
  通信接口:RS485
  通信协议:标准 Modbus  RTU 协议 工作环境:温度 0~50℃
 相对湿度:≤85%RH。 冷却方式:风冷

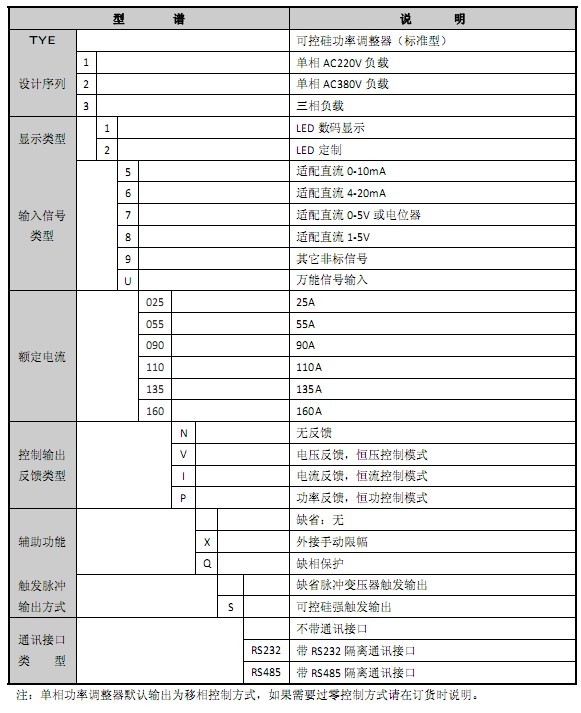

 三、产品选型
