一、 产品概述
TY1000/2000 系列基本型单相晶闸管功率调整器适用于各种阻性负载和感性负载,主要 用于各种电加热装置的加热功率调整,既可以手动调整,又可以和电动调节仪表、智能调节 仪表、PLC 及计算机控制系统配合。
该系列功率调整器具有以下功能特点:
高速 14 位 AD 转换,适用于各种标准信号或用户自定义输入信号。
具有启停报警和综合故障报警。
可用于移相调压,定周期调功或变周期调功(周波过零通断控制)。定周期过零输出由 关断变为导通态具有平滑处理。 移相调压时,通过单相电采集板可实现“电压反馈”、“电流反馈”或“功率反馈”,以 适应用户不同的需求。
具有软起动和软关断功能。
可适配单屏 LED 显示板,并可调节限幅。
触发脉冲可达 6V/500mA,可触发 0~3000A 可控硅。
二、 性能指标
精度等级:0.5%FS±1(字)
采样周期:80ms
电流输入阻抗:250Ω
电压输入阻抗:10kΩ
报警继电器容量:5A/250VAC 或 5A/30VDC
额定电压:
TY1000:AC220V
TY2000:AC380V
额定频率:50Hz±1Hz
额定电流:25A、55A、90A、110A、135A、160A
可控硅控制输出:移相控制、定周期过零控制、变周期过零控制,适用于阻性负载和感性负载
移相范围:0~输入电压的 99%
过零范围:通断比 0~100%
移相分辨率:0.1% 过零分辨率:1%
反馈方式:无反馈、电压反馈、电流反馈、功率反馈(移相控制时可配置)
无反馈:额定电压的±10%
电压反馈:优于或等于±6%(电网电压波动±10%)
电流反馈:优于或等于±6%(电网电压波动±10%)
功率反馈:优于或等于±6%(电网电压波动±10%)
软起动时间:5 秒
软关断时间:3 秒
扩展口:可外接 LED 显示板。
工作环境:温度 0~50℃
相对湿度:≤85%RH。

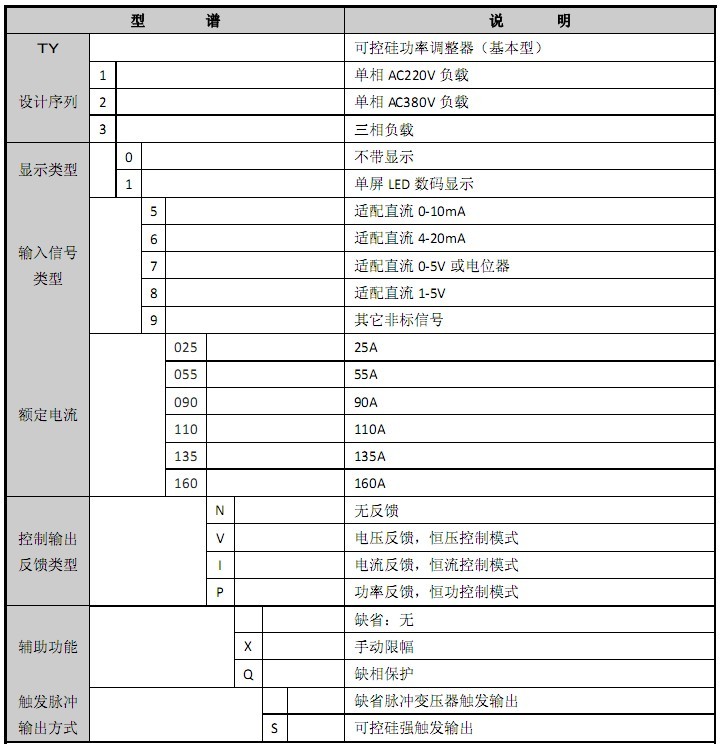

三、 产品选型
注:单相功率调整器默认输出为移相控制方式,如果需要过零控制方式请在订货时说明。
