DFDA-5000系列带伺服放大器的智能后备操作器

★ 适用范围
DFDA5000是伺服放大器、手动操作器和后备功能一体化智能产品,接收0-10mA/4-20mA/0-5V/1-5V阀位给定信号,输出正转、反转控制信号。适合于作为DCS系统回路调节控制输出和智能调节器控制输出的后备操作器使用。
★ 功能特点
■ DFDA5000处在自动工作态时,功能类似伺服放大器。按阀位给定信号和阀位反馈信号的误差进行调节控制,以确保实际阀位及时跟踪阀位给定信号,实现自动控制。
■ DFDA5000处于手动状态时,其功能类似一个操作器,可通过面板上的键和键直接操作正转输出信号和反转输出信号,即按住键时,输出正转信号,按住键时输出反转信号,松开按键后不输出任何控制信号。
■ 实际阀位反馈输出信号
实际阀位反馈输出信号是DFDA5000输出给前级的DCS系统或前级调节器的信号,其作用是有二、一是使DCS系统随时可监测实际阀位。二是实现DFDA5000手动转自动无扰切换使用。
■ 手自动无扰切换
 DFDA5000自动转手动时,以当时的实际阀位反馈值作为初始值,开始手动调节
控制,因此自动转手动是无扰的。
 DFDA5000手动转自动操作
DFDA5000手动时输出一个手动状态信号给前级的DCS系统或调节器,DCS系统或调节器收到DFDA5000的手动状态信号后即停止PID运算,并让其控制输出跟踪阀位反馈信号,DFDA5000手动转自动后手动状态信号撤消,DCS系统或前级调节器以当时的输出控制值为初始值恢复PID控制。这样DFDA5000手动转自动操作也是无扰的。
■ 远程手自动控制
DFDA5000提供了远程手动,远程阀门开和远程阀门关一组控制输入信号,这组控制输入信号只接受干触点信号,其功能和面板上的A/M键键和键的功能一样。
■ 远程强制手动
DFDA5000提供了远程强制手动输入信号,该信号只接受干触点信号,通常和前级DCS和智能调节器的故障状态输入信号对接,用于在前级DCS和智能调节器发生故障时,DFDA5000能自动转到手动状态,使阀位保持不变,以保证实际阀位不因前级调节器或DCS系统的故障而失控。
■ 输入输出信号
 阀位给定:0-10mA/4-20mA/0-5V/1-5V输入通用。
 实际阀位反馈信号输入:0-10mA/4-20mA/0-5V/1-5V通用。
 阀位反馈输出:0-10mA/4-20mA/0-5V/1-5V可设定。
 正转、反转输出信号:41A/600V双向可控硅控制,容量大,寿命长可驱动各种
规格的电动调节阀门。
 4个DI输入:只接受干触点信号。
 手动状态继电器输出
■ 单片机智能化设计,全部参数按键可设定,双数显、双光柱显示(竖表)。
■ 可带RS485/RS422/RS232/Modem隔离通讯接口,作为计算机系统或DCS系统的输出通道使用。

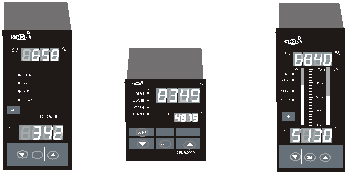

★ 仪表外形及尺寸



外形(mm)    80×160×150         96×96×112             80×160×150
开孔(mm)    76+0.74×152+1.00       92+0.87×92+0.87            76+0.74×152+1.00

★ DFDA-5000系列带伺服放大器的智能后备操作器选型表




DFDA

带伺服放大器的智能后备操作器
设计序列
5

智能仪表
输入信号


5

0-10mA输入
6

4-20mA输入
7

0-5V输入
8

1-5V输入
输出信号


0

正反转驱动信号输出
反馈输入
信号类型

5

0-10mA输入
6

4-20mA输入
7

0-5V输入
8

1-5V输入
反馈输出
信号类型

5

0-10mA输出
6

4-20mA输出
7

0-5V输出
8

1-5V输出
外形结构

V

80×160×150mm双数显竖表
F

96×96×112mm双数显方表
GV

80×160×150mm双光柱双数显竖表
供电电源




供电电源220VAC
D

供电电源24VDC
通讯接口



不带通讯接口
RS232
RS232隔离通讯接口
RS485
RS485隔离通讯接口

备注:96×96×112 mm双数显方表无远程控制功能

DFDA5000系列后备操作器接线图(Ⅰ)

DFDA5000系列后备操作器接线图(Ⅱ)
