★ 适用范围
适用于水、液体、饱和蒸汽、过热蒸汽、天然气、压缩空气、一般气体等工业过程流量参数的测量、显示、控制和计量积算和变送输出,可接受孔板差压输入、涡街流量计、电磁流量计、涡轮流量计等各种流量计的测量输入,带温度压力补偿。
★ 功能特点
■ 输入信号
流量输入可接受0-10mA,4-20mA,0-5V,1-5V或0-5KHZ电压频率输入信号或0-5KHZ电流频率输入信号。
压力补偿输入可接受:0-10mA,4-20mA,0-5V,1-5V信号。
温度补偿输入可接受:Pt100热电阻信号或0-10mA / 4-20mA / 0-5V / 1-5V信号。
■ 依据标准
依据国标GB2624-80设计,全量程补偿。
■ 一个或两个报警继电器输出
该继电器可设定成瞬时流量报警或压力报警或温度报警或批量控制(累积流量报警)等任一种方式。
■ 可带瞬时流量0-10mA,4-20mA,0-5V,1-5V隔离变送输出
■ 补偿积算基本公式
孔板测量,差压输入。
Qvb=Qv•√/o, Qv=K•√ P (1)
P—差压输入信号。
Qv—补偿前体积流量。
Qvb—补偿后体积流量。
—瞬时流体密度。
o—标准计量状态下的流体密度。
Qmb=Qm•√/o, Qm=K•√ P (2)
Qm—补偿前计算质量流量。
Qmb—补偿后实际质量流量。
线性流量计测量,线性流量信号输入。
Qvb= Qv /, Qv=K•In (3)
Qmb=Qm /,Qm= K•In (4)
孔板测量,差压开方后输入
Qvb= Qv•√ /o, Qv=K•In (5)
Qmb= Qm•√ /o,Qm= K•In (6)
流量系数K根据孔板或一次流量计的铭牌数据计算确定
K=(QFS-Q0)/(InFS-In0) (7)
■ 16种补偿模式适用于各种流体介质和各种流量传感器,可按键切换,即设即用。
补偿模式选型表如下:
注:A、B、C、D、E、F分别代表补偿模式10、11、12、13、14、15。
■ 单点标定,全量程补偿,使用方便。
只需将设计工作点(P1,t1)、设计工作点处的流量计量程范围(FO,FFS)、温度传感器类型以及温度传感器的量程(tO,tFS)、压力传感器的量程(PO,PFS)一起输入到仪表中去,并选择正确的补偿模式,仪表即标定完毕正常工作,使用极其方便。
■ 可带0-10mA、4-20mA、0-5V、1-5V隔离变送输出。
■ 可带RS485/RS422/RS232/Modem等隔离通讯接口。
■ 可带停电时间累计记录功能,但此项功能不可和隔离变送输出同时拥有,订货时只能二者选其一。

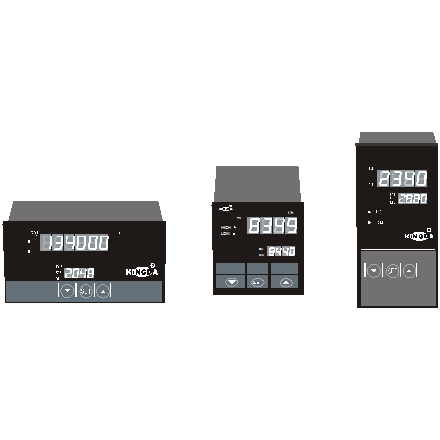

★ 仪表外形及尺寸
外形(mm): 160×80×80 96×96×112 80×160×80
开孔(mm): 152+1.00×76+0.74 92+0.8 7×92+0.87 76+0.7 4 ×152+1.00
★ XML-5000系列补偿式流量积算显示控制仪选型表
XML
|
|
|
|
|
|
|
|
|
|
补偿式智能流量积算仪
|
|||
设计序列
|
5
|
|
|
|
|
|
|
|
|
智能仪表
|
|||
补偿模式
|
|
0
|
|
|
|
|
|
|
|
模式(0)比例积算,无补偿,适用于液体流量的计量积算
|
|||
1
|
|
|
|
|
|
|
|
模式(1)开方积算,无补偿,适用于液体流量的计量积算(孔板)
|
|||||
2
|
|
|
|
|
|
|
|
模式(2)适用于饱和蒸汽流量的开方积算,压力补偿(孔板)
|
|||||
3
|
|
|
|
|
|
|
|
模式(3)适用于过热蒸汽流量的开方积算,温压补偿(孔板)
|
|||||
4
|
|
|
|
|
|
|
|
模式(4)适用于天然气和一般气体流量的开方积算,温压补偿(孔板)
|
|||||
5
|
|
|
|
|
|
|
|
模式(5)适用于饱和蒸汽流量的开方积算,温度补偿(孔板)
|
|||||
6
|
|
|
|
|
|
|
|
模式(6)适用于饱和蒸汽流量的比例积算,压力补偿
|
|||||
7
|
|
|
|
|
|
|
|
模式(7)适用于过热蒸汽流量的比例积算,温压补偿
|
|||||
8
|
|
|
|
|
|
|
|
模式(8)适用于天然气和一般气体流量的比例积算,温压补偿
|
|||||
9
|
|
|
|
|
|
|
|
模式(9)适用于饱和蒸汽流量的比例积算,温度补偿
|
|||||
A
|
|
|
|
|
|
|
|
模式(A)液体流量的比例积算, 温度补偿
|
|||||
B
|
|
|
|
|
|
|
|
模式(B)液体流量的开方积算, 温度补偿(孔板)
|
|||||
C
|
|
|
|
|
|
|
|
模式(C)适用于饱和蒸汽流量的比例积算,压力补偿(孔板)
|
|||||
D
|
|
|
|
|
|
|
|
模式(D)适用于过热蒸汽流量比例积算,温压补偿(孔板)
|
|||||
E
|
|
|
|
|
|
|
|
模式(E)适用于天然气和一般气体流量的比例积算,温压补偿(孔板)
|
|||||
F
|
|
|
|
|
|
|
|
模式(F)适用于饱和蒸汽流量的比例积算,温度补偿(孔板)
|
|||||
控制类型
|
|
0
|
|
|
|
|
|
|
无报警,无调节输出
|
||||
1
|
|
|
|
|
|
|
瞬时流量上或(和)下限报警
|
||||||
3
|
|
|
|
|
|
|
压力上或(和)下限报警
|
||||||
5
|
|
|
|
|
|
|
温度上或(和)下限报警
|
||||||
7
|
|
|
|
|
|
|
批量控制上或(和)下限报警
|
||||||
流量信号
输入类型
|
|
0
|
|
|
|
|
|
0~10kHz脉冲频率(瞬时流量)信号输入
|
|||||
5
|
|
|
|
|
|
0~10mA 瞬时流量(差压)信号输入
|
|||||||
6
|
|
|
|
|
|
4~20mA 瞬时流量(差压)信号输入
|
|||||||
7
|
|
|
|
|
|
0~5V 瞬时流量(差压)信号输入
|
|||||||
8
|
|
|
|
|
|
1~5V 瞬时流量(差压)信号输入
|
|||||||
压力信号
输入类型
|
|
0
|
|
|
|
|
无压力补偿
|
||||||
5
|
|
|
|
|
0~10mA 压力信号输入
|
||||||||
6
|
|
|
|
|
4~20mA 压力信号输入
|
||||||||
7
|
|
|
|
|
0~5V 压力信号输入
|
||||||||
8
|
|
|
|
|
1~5V 压力信号输入
|
||||||||
温度信号
输入类型
|
|
0
|
|
|
|
无温度补偿
|
|||||||
2
|
|
|
|
Pt100热电阻测温信号输入
|
|||||||||
5
|
|
|
|
0~10mA 温度信号输入
|
|||||||||
6
|
|
|
|
4~20mA 温度信号输入
|
|||||||||
7
|
|
|
|
0~5V 温度信号输入
|
|||||||||
8
|
|
|
|
1~5V 温度信号输入
|
|||||||||
变送输出
类 型
|
|
0
|
|
|
无模拟变送输出
|
||||||||
5
|
|
|
0~10mA 瞬时流量模拟变送输出
|
||||||||||
6
|
|
|
4~20mA 瞬时流量模拟变送输出
|
||||||||||
7
|
|
|
0~5V 瞬时流量模拟变送输出
|
||||||||||
8
|
|
|
1~5V 瞬时流量模拟变送输出
|
||||||||||
外形结构
类 型
|
|
|
|
160×80×80mm横表
|
|||||||||
V
|
|
80×160×80mm竖表
|
|||||||||||
F
|
|
96×96×112mm方表
|
|||||||||||
变送器
配电电源
|
|
|
|
缺省为不带直流电源输出
|
|||||||||
P
|
|
带24VDC/60mA电源输出
|
|||||||||||
供电电源
类 型
|
|
|
|
供电电源220VAC
|
|||||||||
D
|
|
供电电源24VDC
|
|||||||||||
通讯接口
类 型
|
|
|
不带通讯接口
|
||||||||||
RS232
|
|
RS232隔离通讯接口
|
|||||||||||
RS485
|
|
RS485隔离通讯接口
|
|||||||||||
MODEM
|
|
Modem隔离接口
|
|||||||||||
PRN
|
|
串行标准打印接口
|
|||||||||||
LPT
|
|
并行标准打印接口
|
|||||||||||
停电时间
累计记录
|
|
|
不带停电时间累计记录功能
|
||||||||||
PWOFF
|
带停电时间累计记录功能
|
★示例说明:XML-5606606RS485 0~10.00T/h,XML-5000系列补偿式流量积算显示控制仪,适用于饱和蒸汽流量的比例积算,压力补偿,4~20mA瞬时流量(差压)信号输入,4~20mA压力信号输入,4~20mA瞬时流量模拟变送输出,显示量程0~10.00T/h,160×80mm横表,带RS485隔离通讯接口
|
★ 仪表接线示意图
XML-5000系列接线图(Ⅰ)
XML-5000系列方表接线图(Ⅱ)
